◆型号规格
HDJ/F-4H/220V(AC/DC)
HDJ/F-4H/110V(AC/DC)
HDJ/F-4H/48V(AC/DC)
HDJ/F-4H/24V(AC/DC)

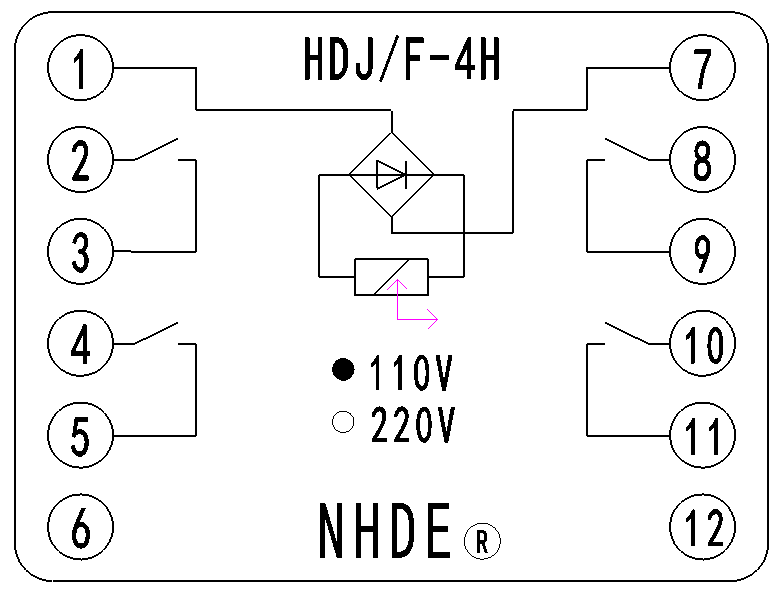

◆接线图
◆主要技术参数
|
产品概述 |
高电压等级的变压器对于非电量保护有很多用于直跳的开关信号，为简化系统接线，采用组合式抗干扰继电器来实现一个继电器完成一个变压器的信号重动。 |
|
动作电压 |
55%Un～70%Un |
|
接触形式 |
4NO |
|
启动功率（启动电压下） |
≥5W |
|
接点载流容量 |
5A（可订8A） |
|
动作时间 |
≤10ms |
|
返回时间 |
≤10ms |
|
断弧容量 |
60W，2000VA |
|
绝缘电阻 |
≥20MΩ |
|
介质强度 |
线圈与接点：2000VAC；线圈与外壳，外壳与接点：50Hz，1min，10mA |
|
工作温度 |
-20℃～55℃ |
|
存储温度 |
-20℃～70℃ |
|
螺钉类型/拧紧力矩 |
M3/0.5～0.6Nm |
|
安装方式 |
标准DIN导轨 |
